Bộ loa 3way sử dụng RFT 3702, Isophon DKMT 1226, Isophon DKT 110

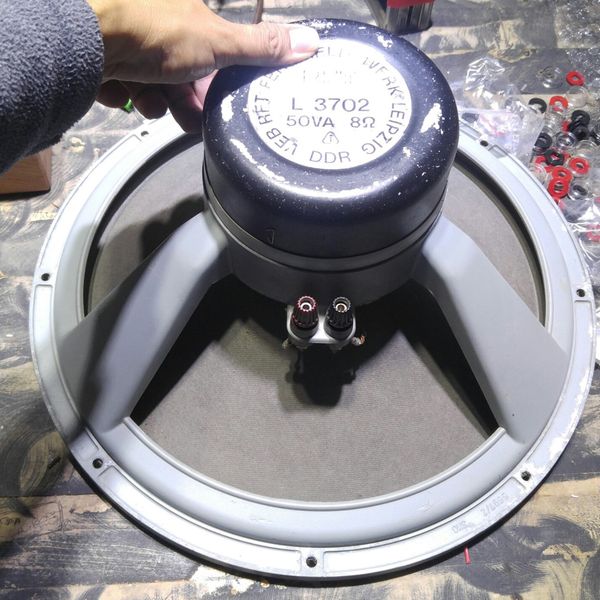

ĐAnh Châu trong SG nhờ tôi đo và thiết kế phân tần cho 3 cặp loa của anh gồm RFT 3702 40cm làm bass, loa trung là loa kèn vuông của Isophon DKMT 1226 và dải cao là loa kèn DKT 110. Hai con DKMT 1226 và DKT 110 được sử dụng trong thùng loa Isophon B320 cũng làm dải trung cao tuy nhiên là ghép với một loa bass PS30/120 chứ ko phải RFT 3702. Vấn đề bây giờ là tính toán lại để có thể ghép tạng thành công RFT L3702 với cặp loa trung cao này.

Để làm được việc đó thì tôi cần phải đo đạc lại đáp tần cũng như đáp tuyến trở kháng của các cặp loa này.

RFT L3702 anh Châu muốn lắp ván hở tuy nhiên Qts đo được của loa khá là thấp vì thế tôi khuyen anh nên chơi thùng cho nó, chơi ván hở cũng được nhưng sẽ phải chơi bi-amp và như vậy sẽ phức tạp (vấn đề về pha) và tốn kém hơn (mua thêm ampli).

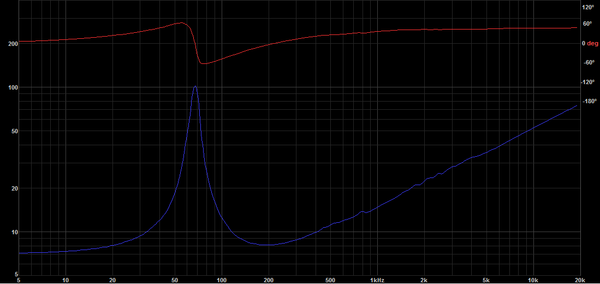

Nhìn vào đáp tuyến trở kháng có thể thấy:

Loa có trở kháng 8 ohm

Qts 0.7

Fs 67 Hz Nếu thiết kế thùng tốt có thể xuống được cỡ 50Hz.

Le = 0.83mH

Nếu chơi tới bến thì sẽ cần phải có 2 mạch sửa đáp tuyến trở kháng này cho nó bằng phẳng, một là sửa tại tần só 67HZ tại đó trở kháng của loa lớn nhất do chống lại hiện tượng gọi là Back-EMF (Back là trở lại, EMF là Electro - Motive Force, lực chuyển động từ), đó là hiện tượng mà khi tín hiệu từ ampli đi vào cuộn dây của loa điện động và làm cho màng loa chuyển động thì cuộn dây đó cũng sẽ sinh ra một lực từ (Electro-Motive Force) chống lại lực tác động từ ampli đó. Và còn một mạch nữa để đảm bảo cho đồ thị trở kháng của loa bằng phẳng từ tần số tấm 200Hz trở lên luôn luôn là 8 ohm thay vì tăng lên theo tần số như đồ thị trên. Tuy nhiên với điều kiện của các cặp loa này thì sẽ là rất phức tạp và tốn kém cho khách hàng nếu chơi tất tay. hihi.

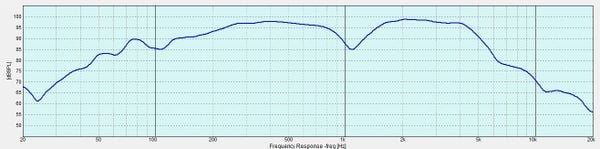

Còn về đáp tuyến tần số thì loa có dạng sau, đo ở khoảng cách 1m, on axis, 2.83V/ 1W.

RFT L3702 có độ nhạy trung bình khoảng từ 90 tới 95dB, và phần ngon nhất là từ khoảng dưới 1kHz. Phần trên bỏ đi cho quạ ăn. Nó có một phần lõm ở giữa dải tần ko biết có phải là do lỗi của driver hay không vì tôi mới đo 1 loa.

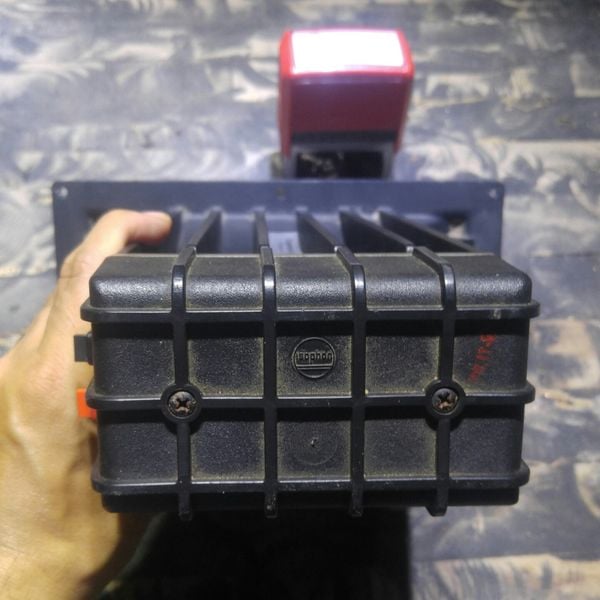

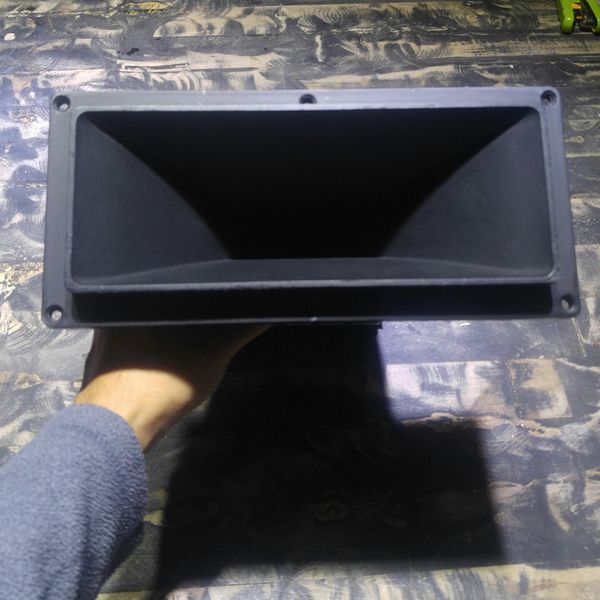

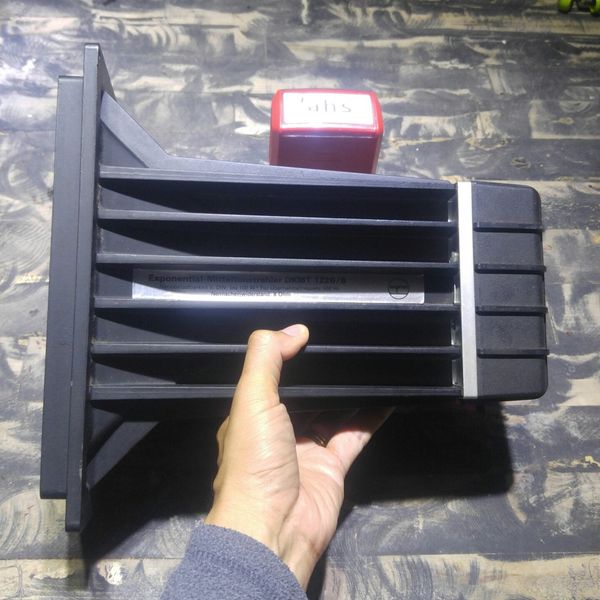

Loa kèn vuông DKMT 1226: Con này hầm hố, nhìn bền bỉ, chắc chắn và khá hay.

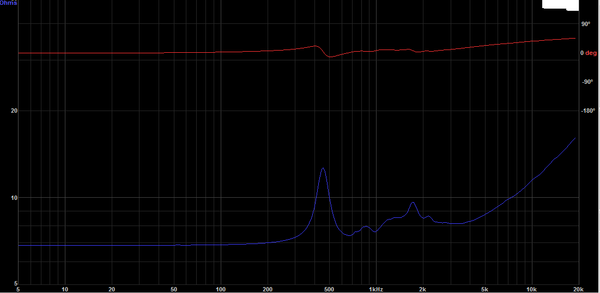

Đáp tuyến trở kháng cho thấy loa có 2 điểm tại đó nó cộng hưởng chứ không phải 1, và đó là 2 điểm mà nếu chuẩn chỉ thì ta cũng sẽ phải loại bỏ, nhưng đáp tuyến cũng cho thấy trở kháng của loa khá ổn định từ tần số nó cộng hưởng cho tới tầm 4,000Hz.

Đáp tuyến tần só cho thấy loa có trở kháng khoảng 7 ohm (làm tròn).

Fs 454 Hz

Qts 2.9

Le 0.15mH

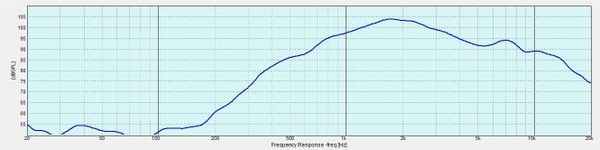

Đáp tuyến tần số của loa như sau:

Loa có đáp tuyến đặc trưng của một đôi loa trung với độ nhạy cao nhất là khoảng 105dB và dải tần đẹp nhất là khoảng từ 700Hz cho tới 5,000Hz với độ nhạy trung bình khoảng 95dB.

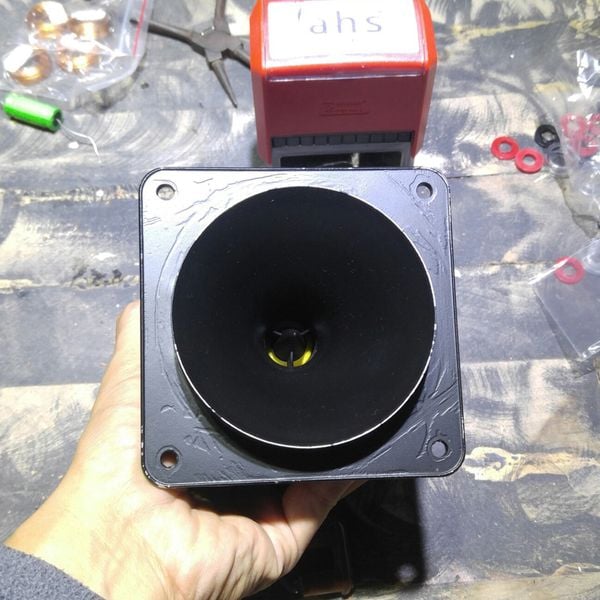

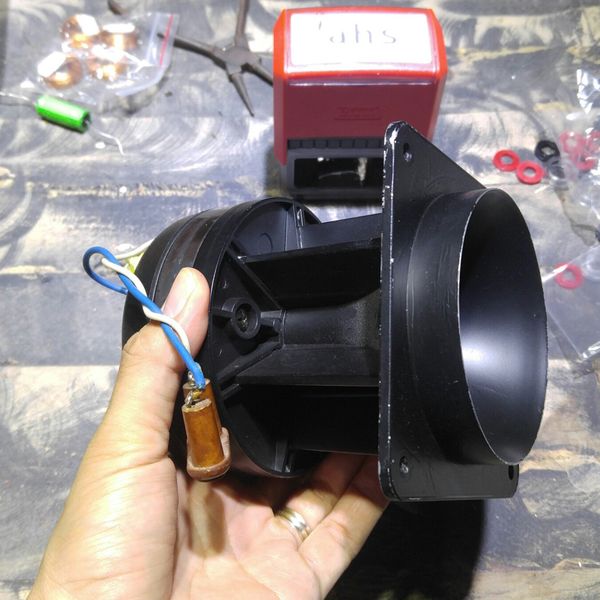

Loa Isophon DKT 110, con này giống hệt so với con Isophon DKT11 C110 mà tôi đã từng đo về kích thước và hình dáng nhưng hay hơn. Tuy nhiên cũng giống như con DKT11 C110 kia thì con này cũng chỉ chơi hay tới 10kHz, nó vẫn bị thiếu dải cao một chút, tất nhiên nếu không lắp thêm siêu tép vào thì nghe vẫn thấy bình thường nhưng nếu lắp thêm Fostex T90A vào chẳng hạn thì mới thấy rõ sự thiếu hụt đó.

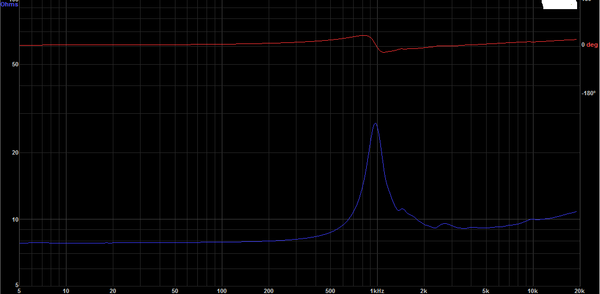

Đáp tuyến trở kháng của loa khá đẹp với chỉ một điểm peak tại tần số cộng hưởng của nó và khá là bằng phẳng tại tất cả dải tần của nó.

Nhìn vào đặc tuyến loa có trở kháng 8 ohm

Fs 957 Hz

Le 0.1

Trị số Le này dùng để tính toán các mạch sửa đáp tuyến tần số và đáp tuyến trở kháng nên tôi liệt kê ra đây.

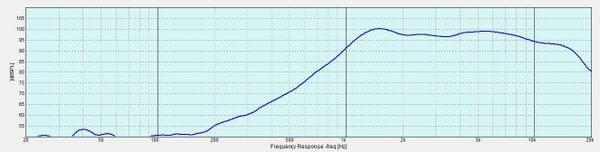

Đáp tuyến tần số của loa như sau:

Đáp tuyến tần số rất đẹp và độ nhạy trung bình từ 97 tới 100dB trong dải tần từ 1kHz tới 10kHz. Anh em có thể thấy là tại tần số từ tầm 10Khz trở lên thì dải tần đi xuống tuy nhiên phải lên tới 14kHz, 15kHz thì mới thực sự là cần phải bổ sung thêm tần số cao. Khi đó việc bổ sung thêm một siêu tép cắt ở 14kHz sẽ làm cho bộ này hoàn thiện hơn.

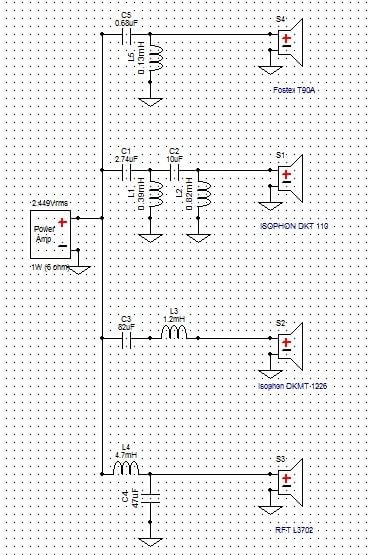

Sau khi có các thông số đầy đủ của 3 cặp củ loa tôi tiến hành thiết ké phân tần cho bộ 3 đường này tham khảo phân tần của bộ Isophon B320. Tôi giữ nguyên phân tần bậc 4 cắt cho Isophon DKT 110 và chỉ tính toán phân tần cho 2 driver còn lại. Sau khi thay đổi một hồi thì sơ đồ sau là tạm tối ưu so với bộ này, chưa tính tới sự kết hợp với T90A.

Đáp tuyến cho thấy sự thiếu hụt ở dải cao như đã đo.

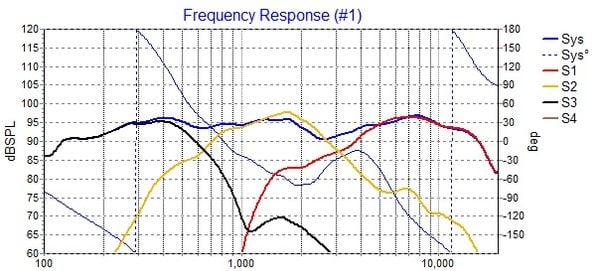

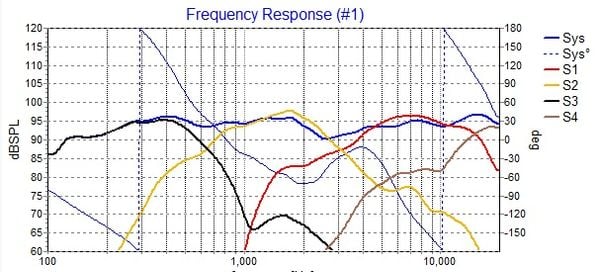

Nếu thêm T90A thì đáp tuyến như sau:
