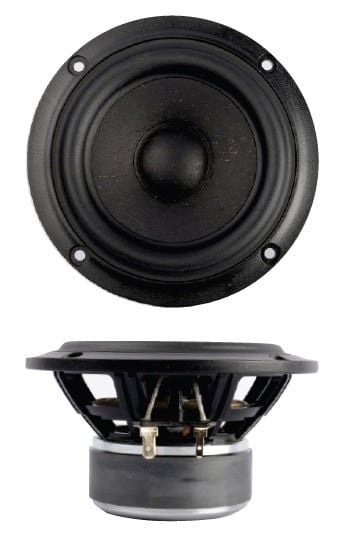

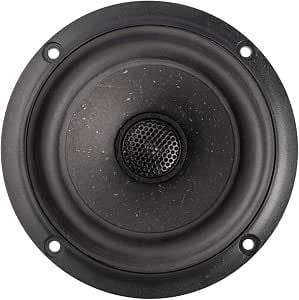

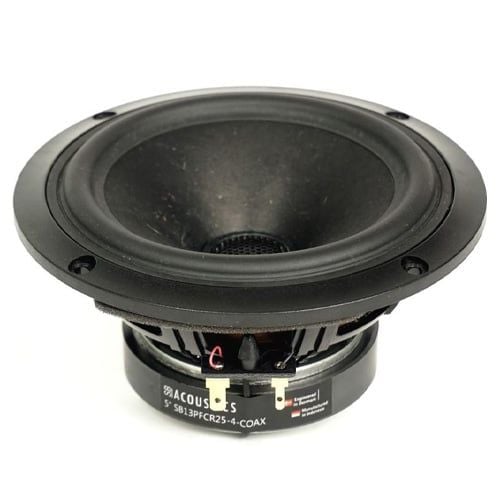

Củ loa đồng trục 12cm SB12PFCR25-4-COAX SB Acoustics

Shop là nhà phân phối duy nhất của SB Acoustics và SB Audience, một thương hiệu loa rất nổi tiếng của Indonesia, với rất nhiều sản phẩm được dùng trong các bộ loa hi-end trên thế giới. Các sản phẩm của SB Acoustics và SB Audience được sản xuất tại Indonesia. Anh em có thể vào website của hãng để tìm thông tin.

Củ loa đồng trục SB Acoustics SB12PFCR25-4-COAX (phiên bản màng giấy sợi tự nhiên, khung tròn 12cm) là giải pháp nguồn điểm (point-source) tối ưu cho các dự án DIY loa để bàn, loa kiểm âm cỡ nhỏ hoặc nâng cấp âm thanh xe hơi.

Khác với bản màng nhôm PACR, dòng PFCR sử dụng hợp chất màng giấy độc quyền giúp chất âm mềm mại, tự nhiên và dải trung mượt mà hơn.

1. Cấu trúc vật liệu và Thiết kế cơ khí

• Cấu trúc nguồn điểm (đồng trục): Tép dome lụa được đặt ở chính giữa tâm woofer, giúp đồng nhất pha tín hiệu, tạo âm hình chuẩn xác và góc mở âm rộng, không bị méo pha ngoài trục.

• Màng loa giấy tự nhiên: Hỗn hợp bột giấy pha sợi tự nhiên được ép thủ công nội bộ bởi SB Acoustics, mang lại độ cứng cao cùng khả năng tự triệt tiêu cộng hưởng (damping) vượt trội.

• Gân cao su tổn hao thấp: Giúp màng di chuyển nhanh, nâng cao độ phản hồi tức thì.

• Khung loa gia cường: Khung polymer đúc chống cộng hưởng âm học, có các khe thoát khí lớn giảm tối đa hiện tượng nén khí và tản nhiệt cuộn dây hiệu quả.

2. Bảng thông số kỹ thuật chi tiết (Thiele-Small Parameters)

Phần loa bass 12cm

Loa tép

• Loại màng: Màng dome lụa gân lớn.

• Trở kháng danh định: 4 ohm (Re = 3 ohm)

• Tần số cộng hưởng (Fs): 1,300Hz

• Độ nhạy: 89dB

• Đường kính côn: 12.4mm

• Công suất danh định: 10W RMS

3. Hướng dẫn thiết kế thùng loa và Phân tần

• Thùng Bass Reflex (Khuyến nghị):

  • Thể tích thùng: Khoảng 2.8 đến 4.5 lít.

  • Thông hơi: Ống đường kính trong 2.5cm, dài khoảng 10cm để Fb xuống được khoảng 65 đến 70Hz, F3 ~ 70Hz.

• Thùng Kín (Sealed Box):

  • Thể tích buồng âm từ 2.5 đến 3 lít cho điểm cắt F3 ~ 145Hz, thích hợp làm loa vệ tinh cắt kèm subwoofer hoặc loa ô tô.

• Điểm cắt tần (Crossover):

  • Nên cắt trong khoảng từ 3kHz đến 3.5kHz với mạch bậc 2 (12 dB/Octave). Nhờ màng giấy có độ suy hao tự nhiên tốt, dải phân tần không cần mạch sửa đáp tuyến như mạch lọc đỉnh như các củ loa màng kim loại.

Giá cho một đôi, đã bao gồm VAT.

Clip giới thiệu:

THÔNG SỐ KỸ THUẬT

• Model:

  SB12PFCR25-4-COAX

• Trở kháng:

  4 ohm (Re: 3.1 ohm)

• Kích thước:

  Đường kính ngoài 122mm, lỗ khoét 102mm, sâu 72mm.

• Độ nhạy (SPL):

  87dB

• Tần số cộng hưởng (Fs):

  58Hz

• Thể tích không khí tương đương mà màng loa tạo ra (Vas), dùng để tính thể tích thùng của củ loa:

  4.8 lít

• Dải tần:

  58hz  - 20,000 Hz

• Qms:

  4.07

• Qes:

  0.36

• Qts:

  0.33

• Độ tự cảm của cuộn âm (Le):

  0.26mH

• Xmax:

  10mm

• Sd

  45cm2

• Công suất:

  30W

• Trọng lượng:

  2kg/ cặp.
